JKBMS JK-BD6A32S: 24S-32S 6A aktiver Balancer-BMS mit Heizfunktion
JKBMS JK-BD6A32S: 24S-32S 6A Aktiver Balancer BMS mit Heizfunktion
0,6A/1A Hochstrom-Aktivbalance 7-32 Zellen universell 100A/150A Hochleistung LiFePO4/NCM/LTO universell
Chengdu Jikong hat ein patentiertes Energietransfer-Balancing-System entwickelt, das sich von herkömmlichen passiven Widerstands-Balancern dadurch unterscheidet, dass es keine Wärme erzeugt und keinen Stromverbrauch aufweist. Es eignet sich für Energiestationen, Wohnmobilversorgungen, Sightseeing-Fahrzeuge und Backup-Stromversorgungen für Basisstationen.
Direkter Vergleich zweier Balancing-Lösungen der Branche
✅ Jikong Energietransfer-Aktivbalancer
- Energie von Zellen mit hoher Spannung wird direkt auf Zellen mit niedriger Spannung übertragen, keine Energieverschwendung
- Ausgleichsstrom bis zu 1A, Ausgleichsgeschwindigkeit um das Zehnfache erhöht
- Arbeitet nahezu ohne Wärmeerzeugung, kein Risiko von Hochtemperaturalterung
- Langfristiger Einsatz verlängert die Batterielebensdauer um 30%+ und verbessert die Gesamtreichweite
- Unterstützt automatisches Balancing bei längerer Standzeit, extrem niedrige Wartungskosten
❌ Herkömmlicher passiver Widerstands-Balancer auf dem Markt
- Überschüssige Spannung wird durch Widerstandswärme verbraucht, erheblicher Energieverlust
- Ausgleichsstrom nur wenige Milliampere, Ausgleichszyklus dauert mehrere Tage
- Anhaltende hohe Wärmeentwicklung, leichtes Auslösen von Überhitzungsschutz und Beschädigung der Hauptplatine
- Batteriespannungsdifferenz nimmt stetig zu, verkürzt die Lebensdauer des gesamten Packs
- Hohe Ausfallrate in Hochleistungs-Speicheranwendungen
Das Jikong BMS ist mit einem proprietären Balancing-Chip ausgestattet, der einen kontinuierlichen Ausgleichsstrom von 0,6 A/1 A liefert und eine langfristig stabile Batteriekonsistenz gewährleistet, perfekt geeignet für großvolumige Energiespeicher-PACK-Projekte.
Standardmäßige Mehrfachsicherheitsfunktionen in allen Serien
- Überladungs-/Tiefentladungsschutz mit anpassbaren Rücksetzspannungen
- Hardware-Schnellabschaltung bei Überstrom und sofortigem Kurzschluss
- Lade- und Entladebeschränkungen bei hohen und niedrigen Temperaturen, optionale Heizmodule für niedrige Temperaturen
- Sekundärer Übertemperaturschutz der MOS-Transistoren zur Vermeidung von thermischem Durchgehen
- 30-Minuten-Notfall-Freigabemodus, um ein Stillstehen von Outdoor-Geräten unterwegs zu vermeiden
Kernparameter der beiden Basismodelle
| Parameter | JK-BD6A32S-10P (100A) | JK-BD6A32S-15P (150A) |
|---|---|---|
| Dauerhafter Lade-/Entladestrom | 100A | 150A |
| Momentaner Spitzenstrom | 200A | 300A |
| Maximaler Ausgleichsstrom | 0,6A/1A wählbar | 0,6A/1A wählbar |
| Geeignete Zellenzahl | 7~32 Lithium-Zellen | 7~32 Lithium-Zellen |
| Schleifenwiderstand | 1,532 mΩ | 0,895 mΩ |
| Betriebsspannungsbereich | 20~130V | 20~130V |
| Betriebstemperatur | -30℃ ~ 70℃ | -30℃ ~ 70℃ |
| Gesamtabmessungen | 251,3*101,5*15,6mm | 251,3*101,5*15,6mm |
| Gesamtgewicht | 708g | 710g |
Unterstützt 3 Haupttypen von adaptiven Lithiumbatterien
- Ternäre Lithiumbatterien: 7~32 Zellen, Standard-Einzelzellenspannung 4,2 V
- Lithium-Eisenphosphat-Batterien: 8~32 Zellen, Standard-Einzelzellenspannung 3,6 V
- Lithium-Titanat-Batterien: 14~32 Zellen, Standard-Einzelzellenspannung 2,7 V
Modelltabelle für Funktionsoptionen
Die Basismodelle können bei Bedarf mit CAN/RS485-Kommunikation, Tieftemperaturheizung, Parallelfunktion, Alarmfunktion und ACC-Fahrzeugerkennungsfunktion erweitert werden.
- Basisversion: JK-BD6A32S-10P / 15P (Bluetooth + Display standardmäßig)
- Mit CAN-Kommunikation: 10PC / 15PC
- Mit Heizfunktion: 10PH / 15PH
- Heizung + Dual-Kommunikation: 10PHCR / 15PHCR
Standardfunktionen (ohne Aufpreis)
- Bluetooth 5.0-Verbindung zur mobilen App, voll kompatibel mit Android/IOS
- Hochpräzise Spannungserfassung ±3 mV, genaue Erkennung von Zelldifferenzen
- Intelligenter Ruhezustand, 26 Stunden automatische Stromeinsparung bei niedrigem Stromverbrauch
- Entladevorladung, Millisekunden-Hardware-Schutz gegen Kurzschluss
- 30-Minuten-Notschalter für vorübergehenden Weiterbetrieb bei Fehlfunktion
- Mehrstufige Übertemperatur beim Laden/Entladen, Ladesperre bei niedrigen Temperaturen
- Bildschirmanzeige, Echtzeit-Anzeige von Spannung/Strom/SOC
Kostenpflichtige optionale Erweiterungsfunktionen (Industrie/Fahrzeug/Speicher-Anpassung)
- CAN/RS485-Kommunikation: Anbindung an Wechselrichter, Energiespeicher-All-in-One-Geräte, Fahrzeugsteuergeräte
- Tieftemperatur-Heizmodul: -30℃ für extreme Kälte, Batterievorwärmung, unverzichtbar für Energiespeicher im Norden
- Modul für mehrere parallel geschaltete Batterien: Erweiterung für große PACKs, geeignet für große Energiespeicherkraftwerke
- Akustischer Alarm: Akustische und optische Warnung bei Überladung/Tiefentladung/Übertemperatur
- ACC-Fahrzeugerkennung: Verbundsteuerung für die Stromversorgung von Wohnmobilen, Rollern
- UART externes GPS: Batterielokalisierung und Diebstahlschutz, speziell für Miet-Energiespeicher
APP-Visualisierungsmanagementfunktion
Einfache Bluetooth-Verbindung über das Handy, keine PC-Debug-Funktion erforderlich:
- Echtzeit-Anzeige der Einzelzellenspannung, Gesamtspannung, Lade-/Entladestrom, Rest-SOC-Kapazität
- Anpassung verschiedener Schutzschwellen (Überladung, Unterspannung, Überstrom, Auslösespannungsdifferenz für Balancing)
- Ein-Klick-Steuerung von Balancing, Heizung, Ruhezustand, Notfallmodus
- Speicherung von Fehlerprotokollen zur schnellen Behebung von Batterieproblemen
- Unterstützt Spannungs-/Stromkalibrierung, Anpassung an verschiedene Zellkapazitäten
Hauptanwendungsbereiche
- Haus-/Gewerbe-Photovoltaik-Speichersysteme, Off-Grid-Speicherkraftwerke
- Wohnmobile, Campingbusse, Großleistungsbatterien für Yachten
- Elektrische Sightseeing-Fahrzeuge, Werks-Shuttle-Fahrzeuge, gemeinsam genutzte Mobilitätsgeräte
- Unterbrechungsfreie Stromversorgung (USV) für Telekommunikations-Basisstationen
- Hochleistungs-Lithium-Energiespeichergeräte, Batteriepacks für Speicherwechselrichter
Einfache Installations- und Aktivierungsschritte

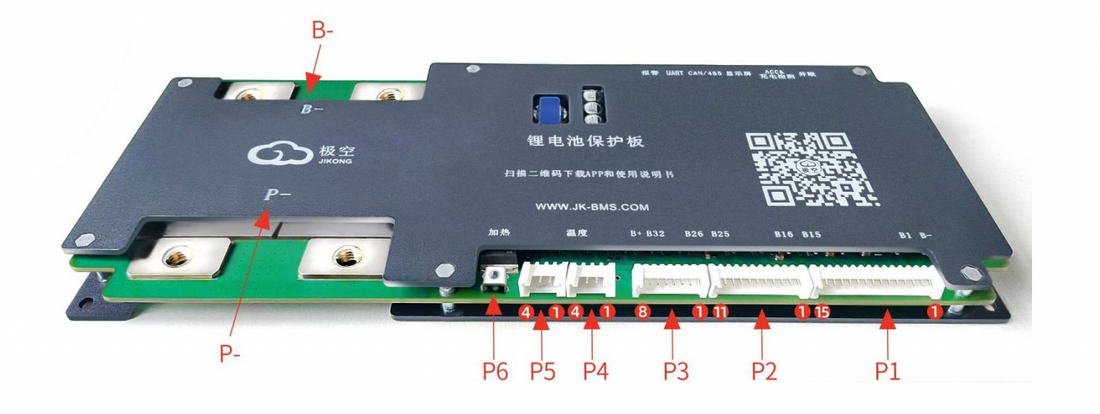

- Schließen Sie die Messleitungen gemäß der Schnittstellendefinition nacheinander von B- bis B32 an und stellen Sie sicher, dass keine Wackelkontakte oder Fehlverdrahtungen vorliegen.
- Schließen Sie B+ an den positiven Gesamtanschluss der Batterie an, und P-/B- an den negativen Pol der Last und des Ladegeräts.
- Stecken Sie die optionalen Heiz-, Display- und Kommunikationsmodule in die entsprechenden Erweiterungsanschlüsse.
- Aktivieren Sie das Gerät auf eine von drei Arten: Aktivierung durch Einschalten des Ladegeräts / Aktivierung über die Tasten des optionalen Displays.
- Laden Sie die Jikong BMS APP auf Ihr Handy herunter, verbinden Sie sich über Bluetooth und speichern Sie die entsprechenden Batterieparameter.
- Stellen Sie die Auslösespannungsdifferenz für den Ausgleich ein, um die Batteriezellenwartung automatisch zu starten.
Installationshinweise
Die Reihenfolge der Messleitungen darf nicht vertauscht werden; die Stromversorgung darf erst nach Abschluss der Verdrahtung erfolgen. In kalten Regionen wird die Verwendung eines Heizmoduls + Thermostat empfohlen, um Einschränkungen beim Laden und Entladen der Batterie zu vermeiden.
